東北農大黑龍江大豆乳品研發中心電能管理系統的設計與應用
基本信息：
項目名稱：東北農大黑龍江大豆乳品研發中心電能管理系統的設計與應用
項目地點：哈爾濱
實施時間：2012年12月
項目地點：哈爾濱
實施時間：2012年12月
項目簡介：
黑龍江省大豆乳品研發中心電能管理系統是一個東北農業大學新建校區的配電系統。東北農業大學位于黑龍江省哈爾濱市香坊區木材街59號。是一所“以農科為優勢，以生命科學和食品科學為特色，農、工、理、經、管等多學科協調發展”的國家首批“211工程”重點建設大學。

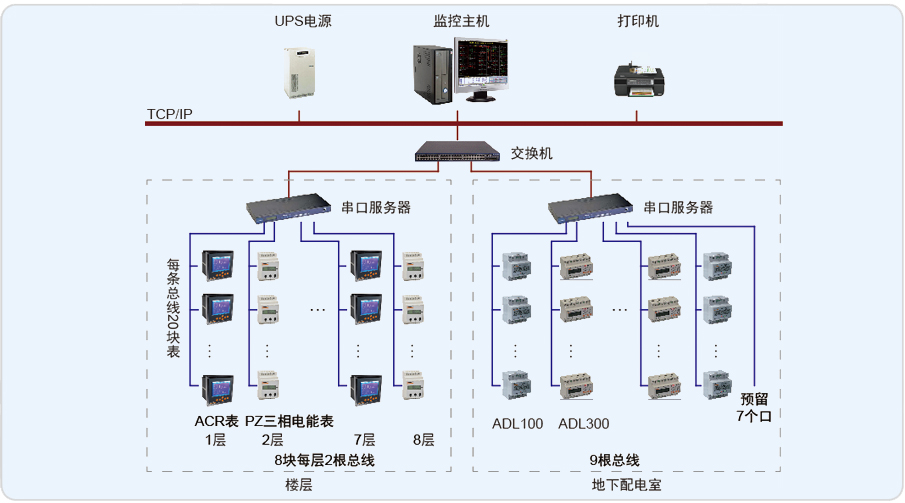

黑龍江省大豆乳品研發中心電能管理系統的監控范圍為地下二層配電間采用的ACR網絡電力儀表和PZ三相電能表共182臺，地上八樓層配電箱采用的ADL100和ADL300導軌式電能表共321塊。系統應用分布式網絡結構，采用32根屏蔽雙絞線將設備層的儀表連接至通訊層的兩臺16口串口服務器，又通過TCP/IP將數據上傳至監控層的工業計算機進行采集、分析、存儲。
系統實現的功能：
本套系統主要強調實時數據的監測、控制，主要針對整個配電系統可靠性進行全程的智能化監控、數據分析，以及對各回路所用電能進行統計。具體有以下功能：
1.現場儀表可實現實時顯示功能：電壓、電流及電能監測信息實時刷新，并以一次圖形式直觀動態顯示；
2.現場數據報表需滿足自動生成日、周、月報表，并具有導出打印功能；
3.對各監測點的通訊狀態或異常用電進行報警，方便管理人員實時掌握并分析配電運行情況；
本系統解決了監控不到位的問題，對于校園的用電設備根據需要對目標區域進行全方位、全天候的24小時實時，任何不符合正常運轉的設備進行聲光報警。此系統配合節電裝置，可以實現在節電裝置控制下的電力設備的有功功率、無功功率、電流、電壓等工作狀態數據，通過自動無線傳輸系統傳輸數據。讓節能做到智能化、自動化和標準化。
