智能水務智能照明控制系統解決方案
1、概述
對于地下式污水廠其地下空間區域大，所有構筑物均集中于地下，照明燈具數量多，照明系統復雜，每次進入工作區域開啟幾十甚至上百盞燈具是日常行為，但并不是每處區域工作人員都必須巡視到，多數時段可能只是經過相鄰工作區域的通道，如采用傳統照明控制系統，使用智能控制方式極為簡便同時可實現照明節能。
廠區路燈，路燈桿內部接線盒防水性差，很容易發生漏事故，電子式漏保產品抗雷擊浪涌保護差，經常誤動作跳閘，影響正常照明，配置智能照明開關驅動器和剩余電流繼電器方案，能夠提高燈具壽命，保障路燈的穩定運行，提高運維效率。
ASL2000智能照明控制系統可以實現場景控制、時間控制、區域控制、光照度感應控制以及紅外感應控制等多種控制方式，能有效避免公共區域的照明浪費，幫助提高廠區的照明管理水平。
系統在照明配電箱內的模塊主要有開關驅動器、IP網關、路燈控制器、時間控制器、干接點輸入模塊等。這些模塊使用35mm標準導軌安裝。另外安裝在控制現場的模塊主要有光照度傳感器、紅外傳感器和智能面板。有人經過可以設定紅外感應控制亮燈，人離開后在設定的時間內熄燈，智能面板等手動控制設備，可實現自動控制、現場控制和值班室遠程控制相結合。
2、參考標準
GB/T 20965-2013 《控制網絡HBES技術規范 住宅和樓宇控制系統》
T/CAEPI 23-2019《地下式城鎮污水處理廠工程技術指南》
3、配置方案
系統在照明配電箱內的模塊主要有開關驅動器、IP網關、路燈控制器、時間控制器、干接點輸入模塊等。這些模塊使用35mm標準導軌安裝。另外安裝在控制現場的模塊主要有光照度傳感器、紅外傳感器和智能面板。有人經過可以設定紅外感應控制亮燈，人離開后在設定的時間內熄燈，智能面板等手動控制設備，可實現自動控制、現場控制和值班室遠程控制相結合。

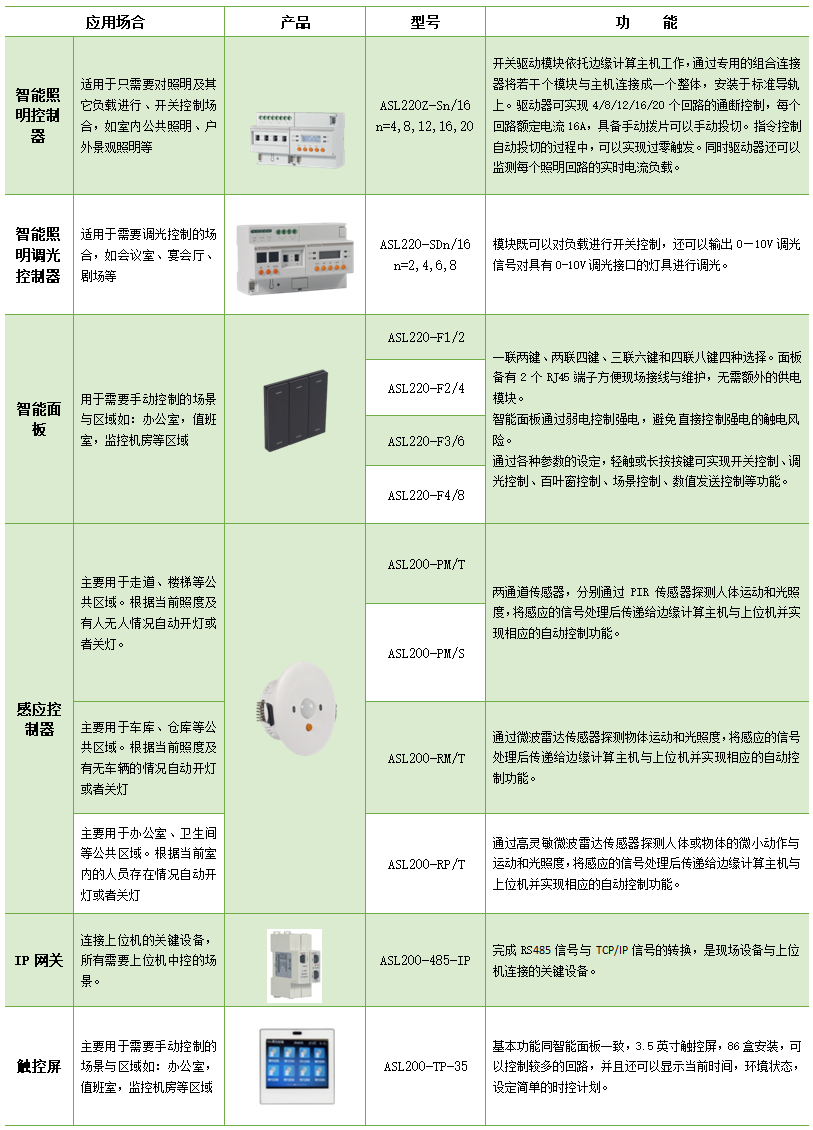

推薦配置
4、系統結構
5、系統功能
● 區域控制
可以通過電腦或者觸控終端控制一棟樓、某一層或某個區域所有照明燈具開關?？梢詫?duì)單個照明回路實現開關控制，還可對每個模塊、箱子、樓層、自定義分區實現總控?，F(xiàn)場受控回路的開關狀態會實時反饋。
● 調光控制
拖動調光控件，照明設備從0%到100%進行調光,點擊左右兩邊的符號，可進行步進調光，一個步進增加/減少20%；通過圖標的亮滅狀態反饋現場開關的狀態。
點擊模塊調光單控可以對一個模塊的照明回路實現調光控制；
點擊調光總控,可以對多個照明回路實現調光控制。

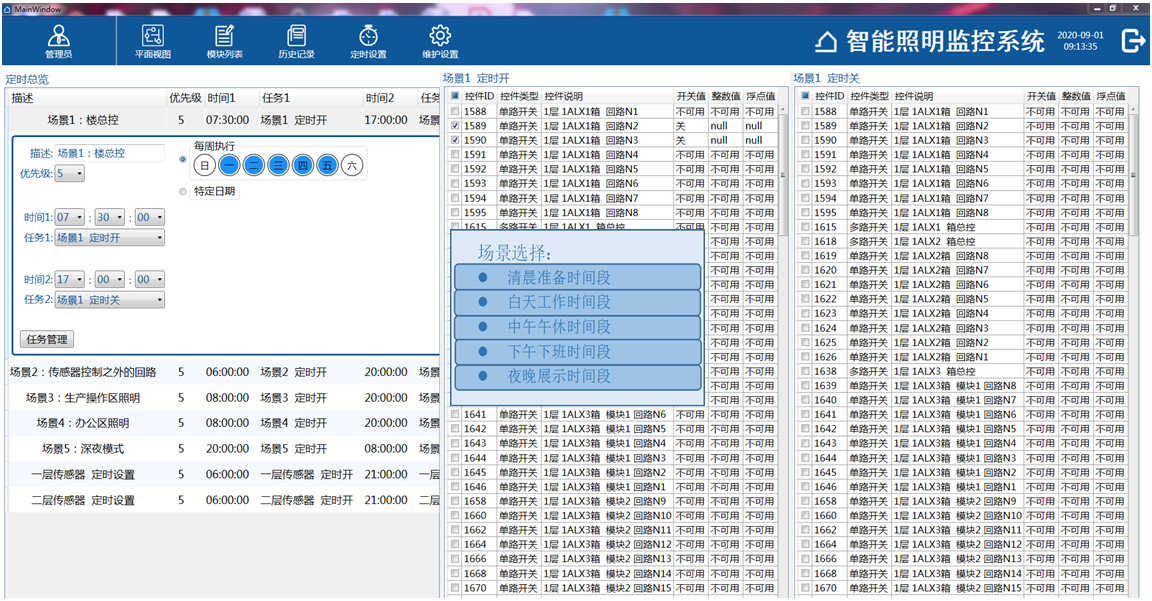

● 定時控制
智能照明控制系統通過時鐘管理器，實現有關區域照明的定時和自動管理功能，實現走廊、公共通道、景觀照明、泛光照明、車庫照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。

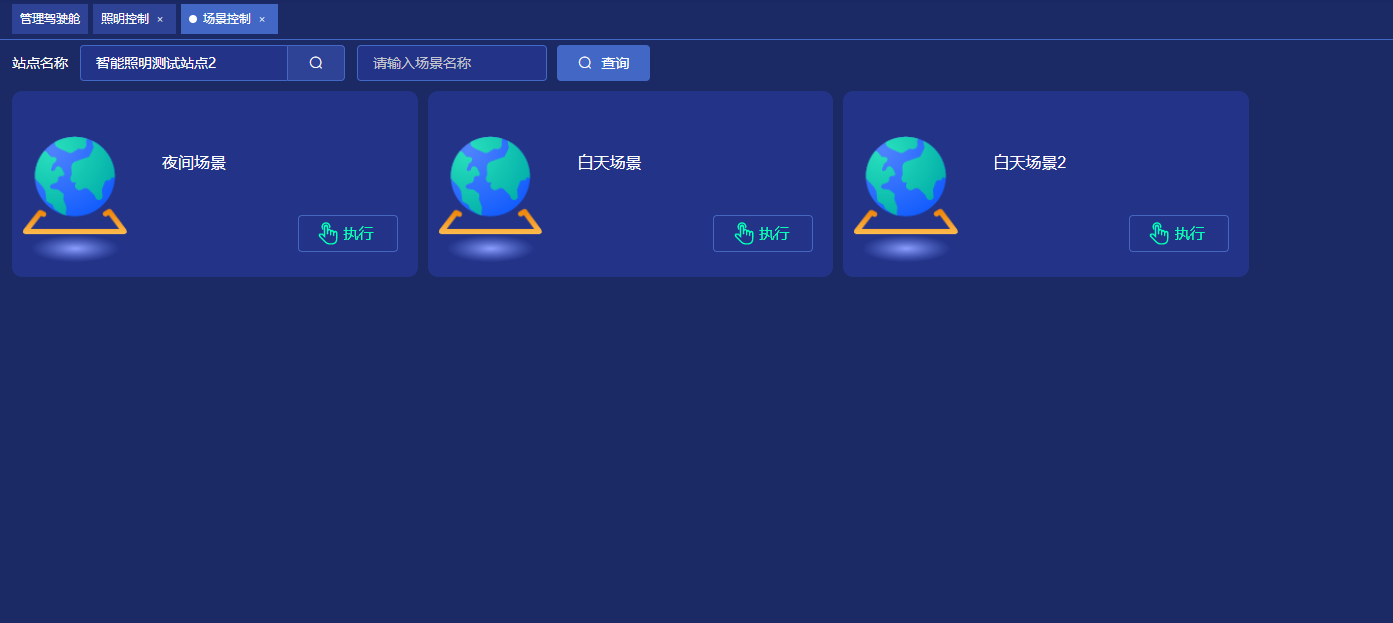

● 場景控制
智能照明控制系統根據不同區域的功能需求，設定不同的場景模式，完成各種照明燈具的控制組合，達到美化工作環境、提高舒適度。
● 人體感應控制
在通道、走廊、公共區域、樓梯間、會議室等場所布置人體感應傳感器，當人員進入?yún)^(qū)域時，自動打開照明；當人員離開后，延遲一段時間再關閉，根據需求設定。
● 電流檢測
讀取帶電流檢測開關驅動器所有回路的電流、開關控制，并自動分析回路是否有故障狀態。電流值、故障狀態顯示、開關狀態會實時反饋在界面上。
