高速公路智慧消防平臺解決方案
1、概述
智慧消防云平臺基于物聯網、大數據、云計算等現代信息技術，將分散的火災自動報警設備、電氣火災監控設備、智慧煙感探測器、智慧消防用水等設備連接形成網絡，并對這些設備的狀態進行智能化感知、識別、定位，實時動態采集消防信息，通過云平臺進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管等目標。實現了無人化值守智慧消防，實現智慧消防“自動化”、“智能化”、“系統化”需求。從火災預防，到火情報警，再到控制聯動，在統一的系統大平臺內運行。
用戶、安保人員、監管單位都能夠通過平臺直觀地看到高速服務區內每一棟建筑物、隧道中各類消防設備和傳感器的運行狀況，并能夠在出現細節隱患、發生火情等緊急和非緊急情況下，在幾秒時間內，相關報警和事件信息通過手機短信、語音電話、郵件提醒和APP推送等手段，就迅速能夠迅速通知到達相關人員。
2、參考標準
GB50052-2009 《供配電系統設計規范》
GB50054-2011 《低壓配電設計規范》
GB2887 《計算站場地技術條件》
GB 26875.2-2011 《城市消防遠程監控系統》

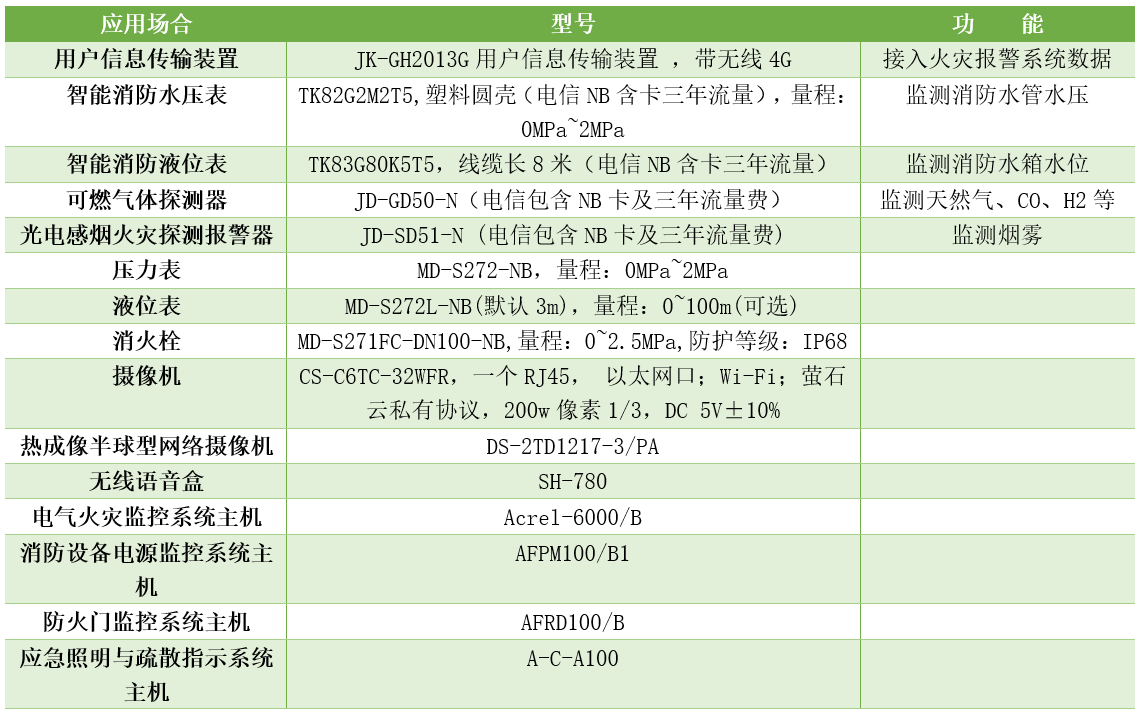

3、配置方案

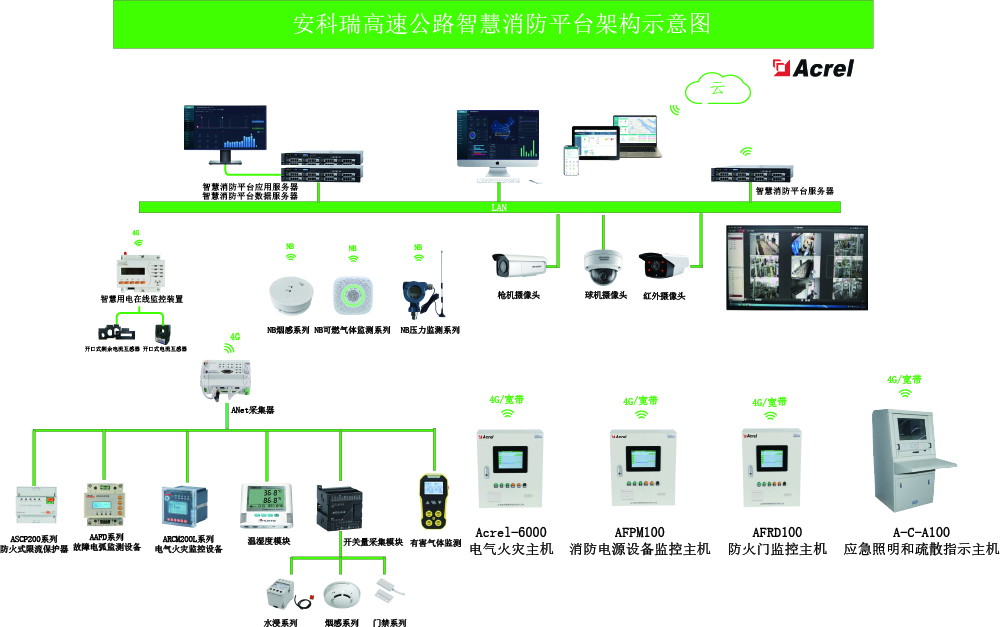

4、系統結構
5、系統功能
● 平臺首頁
用戶登錄成功之后進入首頁，如圖所示。主要展示的內容有：項目概況、設備狀態、探測器分類、設備報警信息、報警分類、報警統計、設備臺賬信息等。其中百度地圖可以選配成3D建筑模型。
● 電氣火災子系統

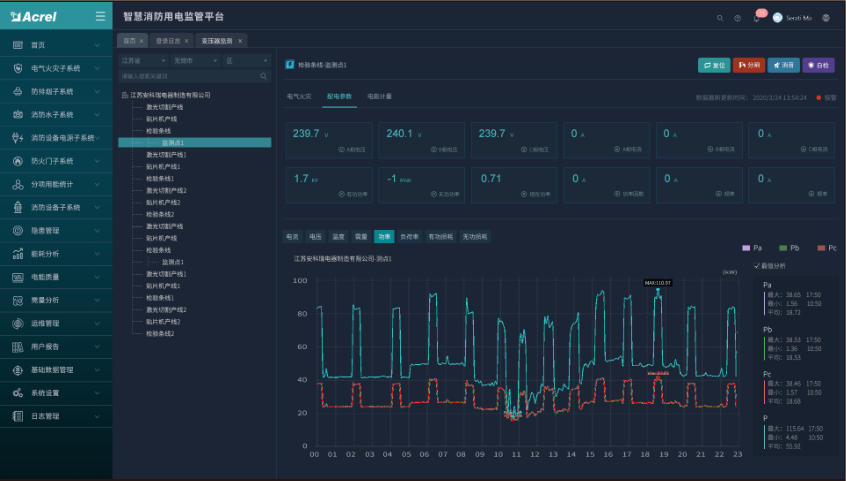

該子系統可以接入電氣火災、孤航電弧、電氣火災主機、滅弧式保護器探測和無線測溫探測等。點擊電氣火災子系統進入電氣火災監控頁面，如圖所示。
● 防排煙子系統
該子系統通過高靈敏的無線煙感報警裝置，實現對煙霧、有害氣體、及氣體滅火信息等實時監控，實時秒級檢測煙霧，一且發現監測數劇超過風險閾值，APP、短信報警、電話報警統統上陣，通過設備的標簽、地理位置定位，快速通知業主、物業消防單位是哪個位置的火災隱情。
● 消防水子系統
該系統將會實時的監控消防水管網的壓力、液位、是否漏水，以及開蓋等事件，當消防水壓不夠，管網漏水時，系統也能實時地發出警報，能讓相關人員及時維修維護，保障消防安全。
在水泵控制柜電源、故障、啟停和手/自動狀態信息；在主管網安裝壓力傳感器，實時采集主管網實時壓力信息；在各閥門處安裝傳感器，實時采集閥門開閉狀態信息；在屋頂水箱安裝感知器，實時采集水箱水量信息；在末端試水裝置安裝壓力傳感器，實時采集末端實時壓力信息。系統通過分析數據信息、調取現場視頻等多種方式，快速發現異常及故障，有效減少消防水現場檢查次數、降低工作強度、提高工作效率，保障消防水系統在火災發生時發揮真正的作用。
● 消防設備電源子系統
該子系統可以實時監控消防系統各個部件（如消防報警主機、樓層顯示器、水泵、噴淋泵、電梯等）的電源工作狀態，確保消防設備供電正常，并對各個部件電源產生的過壓、欠壓、過流、短路、斷路等故障報警提示。
● 防火門子系統
該子系統通過與門禁報警、視頻識別的關聯，實時監控消防通道、安全出口、生命通道防火門的開閉及消防通道堆放物情況，實現緊急情況下的開閉控制等功能。確保防火門常閉、不上鎖狀態及保障火警救援是消防生命通道的暢通等，保障安全的生活、工作環境。
● 視頻監控子系統
數據中心收到感應端各子系統報警信息后，可調出報警位置關聯的監控?cái)z像頭圖像，查看報警現場視頻輔助進行火情確認。實現火災報警子系統、消防水子系統、電氣火災子系統、防排煙子系統、消防設備電源子系統、防火門子系統和視頻監控子系統的有機結合，實現了報警點和監控點的聯動。
● 消防設備子系統
該子系統能夠?qū)⒚總€(gè)建筑、項目節點的所有消防設備和資產納入管理，對一些消防栓、滅火器、噴淋和消防大隊地址等著重標注，日常的巡檢和維護都需要納入計劃，在緊急情況下，會聯動GIS調度子系統進行調度。
● 隱患管理
在對于系統產生的隱患記錄，相關人員能夠?qū)ο鄳?yīng)記錄對應的設備進行操作。

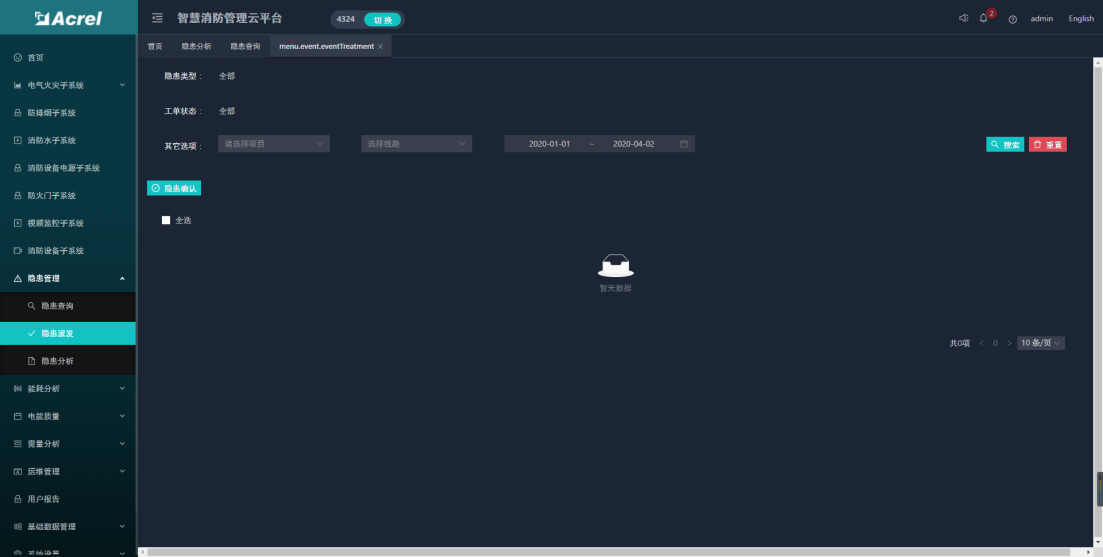

隱患派發
點擊“派發”后在彈出界面選擇執行人員和整改期限，在生成工單的同時，后臺向執行人員發送工單信息。
工單處理
點擊“詳情”查看工單相關信息，對工單上的信息進行相關的處理與操作，同時還能夠處理之前未被處理的工單。
隱患記錄
可以按報警時間、區域、狀態、監控設備識別號、探測器ID、探測器型號篩選，顯示報警記錄。

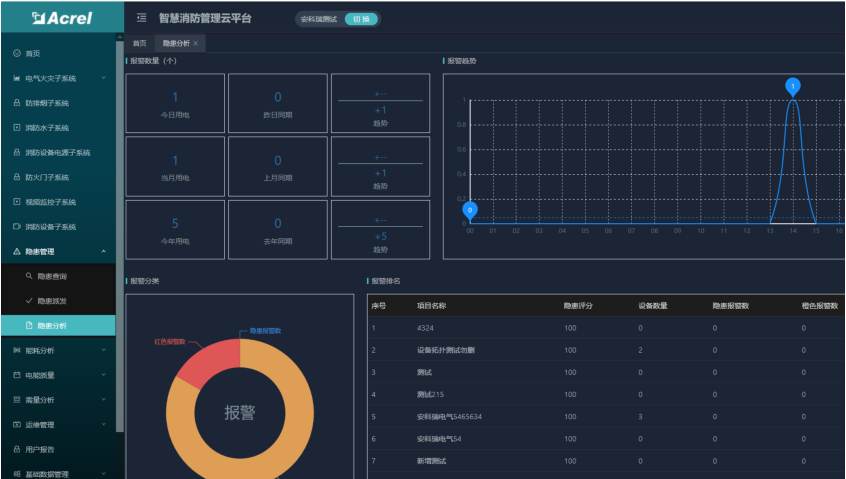

隱患分析
隱患統計支持對項目進行日、月、季、年的維度查詢，并能夠自定義時間查詢，將項目下隱患以曲線，圖表的形式展現。
運維管理
運維管理包括巡檢日歷、巡檢計劃、設備狀態等功能。

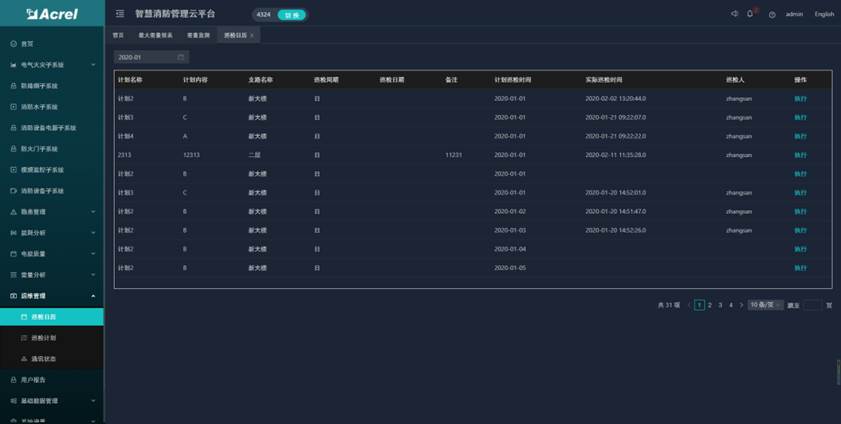

巡檢日歷分為月度巡檢和年度巡檢，對相關的巡檢查看，并查看對應工單詳細情況。

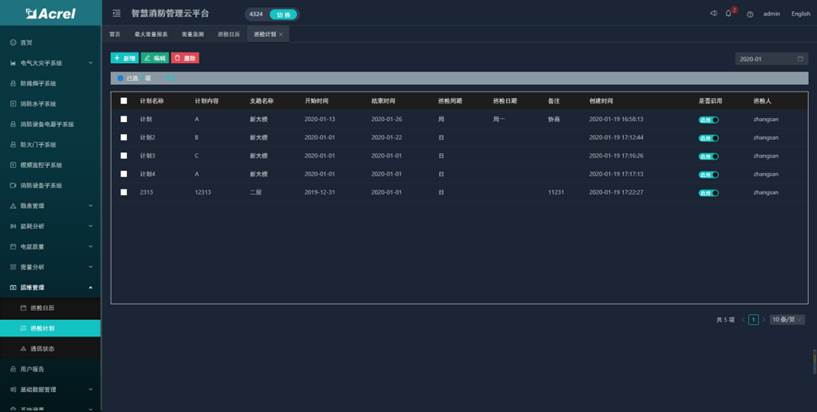

巡檢計劃
點擊菜單中的巡檢計劃，進入對應的頁面，對相關的巡檢計劃進行查看工單，切換日期來查詢所要預覽的數據，支持對巡檢計劃的新增，修改和刪除。
